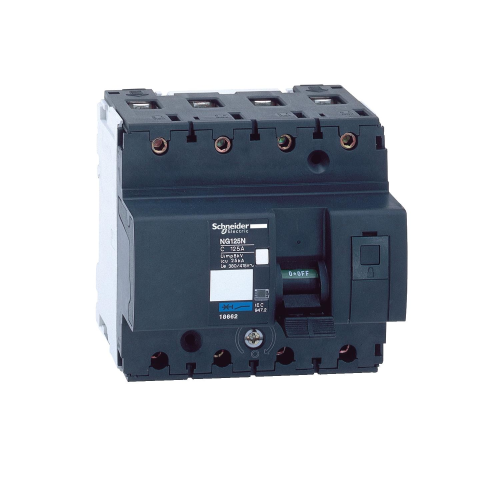

INTERRUTTORE MAGNETOTERMICO NG125N 4P C 80A 25KA
| Cod. art.: | 32753 |
|---|---|
| Marca: | Schneider Electric |
| Codice a barre: | 3303430186588 |
| Peso: | 1,000 Kg |
| Quantità: |
Servizi
StampaSCHNEIDER INTERRUTTORE MAGNETOTERMICO NG125N 4P C 80A 25KA
DESCRIZIONE
Acti9 NG125N è un interruttore automatico a bassa tensione.
È un interruttore 4P con 4 poli protetti, corrente nominale di 80A e curva di intervento C.
La capacità nominale di interruzione di cortocircuito arriva fino a 25 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2 e a 25 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2.
È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2.
Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico.
È adatto all'isolamento nel settore industriale secondo la norma IEC/EN 60947-2.
Lo scatto in caso di guasto è indicato da una spia luminosa meccanica rossa sulla parte anteriore dell'interruttore.
Ha una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli.
La tensione operativa Ue passa da 380VAC a 415 V AC.
La tensione nominale di isolamento Ui è 690 V AC.
La tensione nominale di tenuta ad impulso Uimp è 8 kV.
La frequenza di impiego è di 50 Hz o 60 Hz.
È installabile su guida DIN.
La sua larghezza è di 12 passi da 9 mm.
Il grado di inquinamento è 3. La categoria di sovratensione è IV.
Le dimensioni totali sono (H) 108 mm x (L) 103 mm x (P) 81 mm.
Il peso è 0,96 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali in un involucro modulare. La temperatura di esercizio è compresa -30°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 70°C.
DESCRIZIONE
Acti9 NG125N è un interruttore automatico a bassa tensione.
È un interruttore 4P con 4 poli protetti, corrente nominale di 80A e curva di intervento C.
La capacità nominale di interruzione di cortocircuito arriva fino a 25 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2 e a 25 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2.
È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2.
Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico.
È adatto all'isolamento nel settore industriale secondo la norma IEC/EN 60947-2.
Lo scatto in caso di guasto è indicato da una spia luminosa meccanica rossa sulla parte anteriore dell'interruttore.
Ha una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli.
La tensione operativa Ue passa da 380VAC a 415 V AC.
La tensione nominale di isolamento Ui è 690 V AC.
La tensione nominale di tenuta ad impulso Uimp è 8 kV.
La frequenza di impiego è di 50 Hz o 60 Hz.
È installabile su guida DIN.
La sua larghezza è di 12 passi da 9 mm.
Il grado di inquinamento è 3. La categoria di sovratensione è IV.
Le dimensioni totali sono (H) 108 mm x (L) 103 mm x (P) 81 mm.
Il peso è 0,96 kg. Dispone di un grado di protezione IP20 (ai sensi della norma IEC/EN 60529) sui suoi terminali in un involucro modulare. La temperatura di esercizio è compresa -30°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 70°C.
Schneider Electric NG125N. Corrente limitata: 80 A, Corrente d'ingresso: 80 A, Frequenza di ingresso: 50/60 Hz. Tipo di interruttore di circuito: Interruttore in miniatura, Tipo: Tipo C, Tipo di curva di scatto: Tipo C. Larghezza: 108 mm, Profondità: 81 mm, Altezza: 103 mm. Quantità per pacco: 1 pz
| Gestione energetica | |
|---|---|
| Corrente limitata | 80 A |
| Frequenza di ingresso | 50/60 Hz |
| Corrente d'ingresso | 80 A |
| Tensione stimata | 415 V |
| Caratteristiche | |
| Tipo di interruttore di circuito | Interruttore in miniatura |
| Tipo | Tipo C |
| Tipo di curva di scatto | Tipo C |
| Capacità di frenata | 25 A |
| Numero di poli | 4P |
| Codice di protezione internazionale (IP) | IP20 |
| Colore del prodotto | Blu |
| Certificazione | EN/IEC 60947-2, VDE |
| Condizioni ambientali | |
|---|---|
| Range di umidità di funzionamento | 0 - 95% |
| Intervallo di temperatura | -40 - 70 °C |
| Intervallo temperatura di funzionamento | -30 - 70 °C |
| Dimensioni e peso | |
| Larghezza | 108 mm |
| Profondità | 81 mm |
| Altezza | 103 mm |
| Peso | 960 g |
| Dati su imballaggio | |
| Quantità per pacco | 1 pz |
