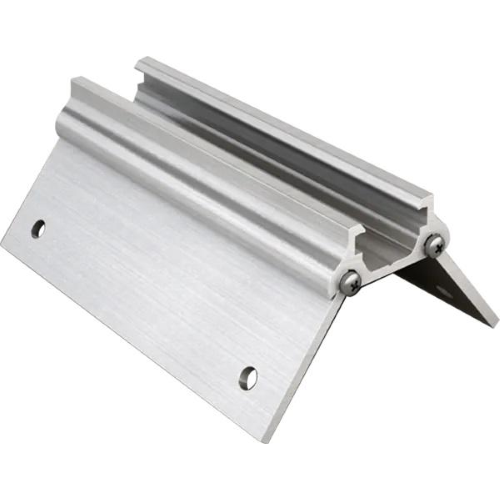

CONTACT PROFILO PER MODULI IN ORIZZONTALE COMPLANARI ALLA LAMIERA GRECATA FLYPRT2038 - LUNGHEZZA 120MM

Il sistema consente un rapido montaggio del profilo FIX PRT2038 parallelo alla direzione della lamiera e direttamente sulla cresta della stessa mediante vite autofilettante bimetallica dotata di guarnizione. L’utilizzo di tale sistema non è vincolato alle dimensioni della lamiera e all’interasse della sottostruttura.
Il bloccaggio dei moduli avviene in corrispondenza del lato lungo mediante i morsetti universali.

Caratteristiche Materiali
Nomenclatura: EN AW 6060;
Trattamento superficiale: T6;
Carico di rottura a trazione Rm (Mpa): 230;
Carico limite di elasticità Rp 0,2 (Mpa): 200;
Allungamento su 50 mm (%): 12;
Durezza HB: 72;
Coefficiente di dilatazione termica lineare tra 20°C e 100°C (1/°K): 23x10-6;
Predisposizione al trattamento superficiale di ossidazione: ottima.

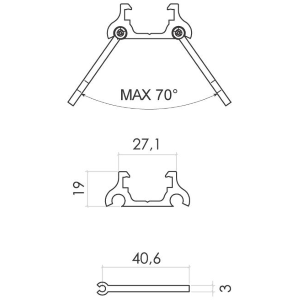

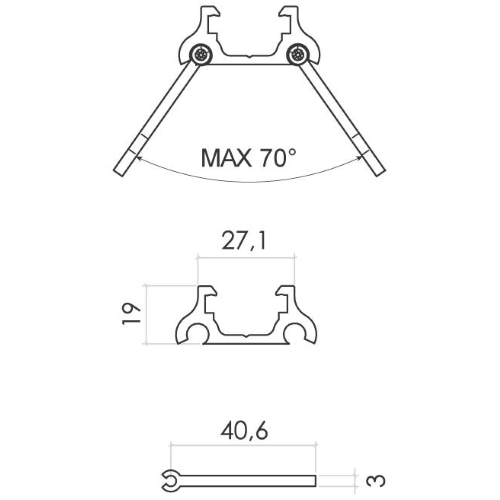

Caratteristiche Tecniche
Profilo Momento d’inerzia Ixx: 0,599 cm4;
Profilo Momento d’inerzia Iyy: 2,902 cm4;
Alette Momento d’inerzia Ixx: 2,014 cm4;
Alette Momento d’inerzia Iyy: 0,014 cm4;
Sezione profilo: 200 mm2;
Sezione alette: 130 mm2;
Massimo carico in estrazione: 200 daN.
