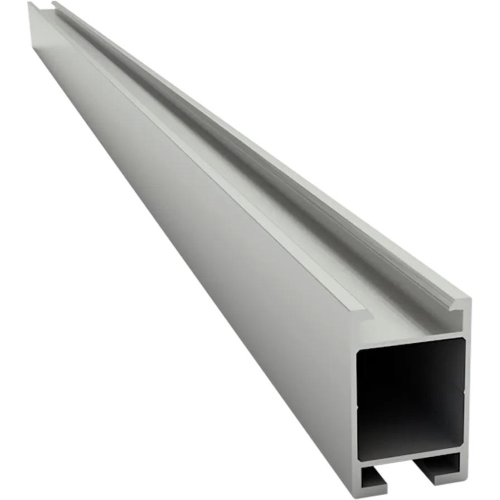

CONTACT PROFILO DI SUPPORTO MODULI CONTACT SOLAR LIGHT PRT2334 - LUNGHEZZA 1130MM

La gamma di profili portamoduli, realizzati interamente in alluminio, è idonea per installazioni su qualsiasi copertura e/o tetti. I morsetti universali preassemblati per il bloccaggio moduli (centrali e terminali) sono compatibili con tutte le nostre tipologie di profili portamoduli.

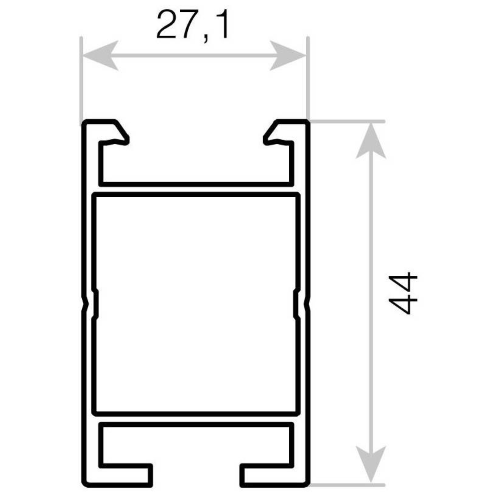

I profili possiedono una scanalatura superiore e una laterale con particolare geometria che consente l’inserimento a scatto dei morsetti universali e l’incrocio dei profili mediante accessori predisposti nelle varie soluzioni di montaggio.

Caratteristiche Materiali
Nomenclatura: EN AW 6060;
Trattamento superficiale: T5;
Carico di rottura a trazione Rm (Mpa): 230;
Carico limite di elasticità Rp 0,2 (Mpa): 200;
Allungamento su 50 mm (%): 12;
Durezza HB: 72;
Coefficiente di dilatazione termica lineare tra 20°C e 100°C (1/°K): 23x10-6;
Predisposizione al trattamento superficiale di ossidazione: ottima.

Caratteristiche Tecniche
Momento d’inerzia Ixx: 5,414 cm4;
Momento d’inerzia Iyy: 2,794 cm4;
Sezione: 233 mm2;
Campata*: 0,8 m.
* Paramentri di riferimento per il calcolo della campata:
Dimensioni modulo: 1,65 x 0,99 m;
Carico da vento: 70 Kg/mq;
Carico da neve: 100 Kg/mq;
Inclinazione tetto: 30 °;
Numero di campate: 3;
Zona del tetto: Centrale;
Altezza edificio: 10 m.
